3-fach
verstellbar
Aus Aluminium
Patentiertes
Schnellmontage-System
Hohe
Tragfähigkeit
Mit Bügel 40
mm oder 55 mm für höhere LastenAmbiHook V5 ist ein dreifach verstellbarer,
selbsttragender Dachhaken mit hoher Tragkraft. Ausführbar ist der Dachhaken in
40mm und 55mm breit, um bei großen, sowie kleinen Lastfällen vernünftige
Spannweiten bieten zu können.Durch die bereits vormontierte Klemme am AmbiHook
V5 können Sie das Profil einfach in den Haken legen und festschrauben, ohne
irgendwelche Schrauben einfädeln zu müssen.Die Verschraubung erfolgt mit Akkuschrauber und
mit Drehmomentbegrenzung.Profilbefestigung am AmbiHook mit ca. 10 NmAmbiHook V5 wurde über die FEM Analyse optimiert.
Dadurch wird eine hohe Tragkraft bei moderatem Materialeinsatz erreicht.Werkzeug:Torx 30 für Holzschrauben, Tellerkopfschraube zur
Profilbefestigung und EasyClick KlemmeGabelschlüssel oder Ringschlüssel 17 mm für
Dachhaken VerstellungAkkuschrauberHinweise
Montage der Module an den vom Modulhersteller
zugelassenen HaltebereichenDas Dach muss die zusätzlichen Lasten und die
geänderte Lastverteilung aufnehmen können
Überprüfung der Tragfähigkeit des Gebäudes
Überprüfen der Tragfähigkeit des Systems
Trapezblechsystem
mit doppelter Verschraubung
Hochkant-Montage
Doppelter Halt
Erhöhte
Bodenfreiheit durch 50 mm Bauhöhe
EPDM
aufgeklebt
Für
Dünnblechschrauben 4,5*25
Für
Direktverschraubung und mit Profilen
Die erhöhte
Bodenfreiheit führt zu besserer Hinterlüftung und dadurch zu höherer
Leistung.
Doppelte
Verschraubung pro Seite führt zu besserem HaltAmbiMicro H ist mit 16 Bohrungen für die
Dünnblechschrauben ausgestattet
Hochkant-Montage
EPDM
aufgeklebt
Für
Dünnblechschrauben 4,5*25
Die
selbstbohrenden Dünnblechschrauben bohren sich fast spanfrei in das Blech und
formen dabei einen Trichter mit enormer Haltekraft.
AmbiNano H ist
mit 8 Bohrungen für die Dünnblechschrauben ausgestattet.
Durch die
kurzen Profillängen sind häufig keine Dehnungsfugen notwendig.
Die bis zu
435mm langen Schienen werden horizontal über zwei Hochsicken montiert, um
Hochkant-Montage zu ermöglichen.
Mit EasyClick
System
Quermontage
EPDM
aufgeklebt
Für
Dünnblechschrauben 4,5*25Die
selbstbohrenden Dünnblechschrauben bohren sich fast spanfrei in das Blech und
formen dabei einen Trichter mit enormer Haltekraft.AmbiNano Q ist
mit 6 Bohrungen für die Dünnblechschrauben ausgestattet.Durch die
kurzen Profillängen sind häufig keine Dehnungsfugen notwendig.Die AmbiNano Q
Kurzschienen werden parallel zum Trapezblech auf der Hochsicke montiert, um
Quermontage der Module zu ermöglichen.
Mit EasyClick System
Quermontage
EPDM
aufgeklebt
Für Isopaneele
/ Sandwich Dächer
AmbiTop ist
speziell dazu entwickelt worden, um bei Isopaneelen eine Unterkonstruktion zu
ermöglichen, die sich auf der Pfette abstützt. Hierbei wird die AmbiTop
Kurzschiene auf dem Isopaneel über der Pfette abgelegt und mit einer langen
Selbstbohrschraube in der Pfette verschraubt. In die Kurzschiene wird ein Profil
gelegt und mit der bereits vormontierten Schraube befestigt.
Quermontage
EPDM
aufgeklebt
Für
Dünnblechschrauben 4,5*25
Mit EasyClick
System
AmbiU Q ist
mit 6 Bohrungen für die Dünnblechschrauben ausgestattet.
Die
selbstbohrenden Dünnblechschrauben bohren sich fast spanfrei in das Blech und
formen dabei einen Trichter mit enormer Haltekraft.
Durch die
kurzen Profillängen sind häufig keine Dehnungsfugen notwendig.
Die erhöhte
Bodenfreiheit führt zu besserer Hinterlüftung und dadurch zu höherer
Leistung.
Für alle
Trapezblechsysteme verwendbarDie
Dichtscheibe der Schraube in Verbindung mit der EPDM Schicht der Kurzschiene
dichten die Dachdurchdringung optimal ab.Bohrt sich
spanfrei in das Blech und formt dabei einen Trichter mit enormer Haltekraft.
Mittelklemmen,
wie auch Endklemmen haben einen Klemmbereich von 26-40 mm
Ausführung:
Silber
Silber, mit geerdetem Modul
Die EasyClick
Klemmen können unter leichter Drehung bei minimalem Kraftaufwand von oben in
das Profil AMB P 40 eingeklickt werden.
Die EasyClick
Klemme hat eine Haltekraft von bis zu 6 kN (entspricht 600 kg). Durch die
extrem gleitfähige Schraube reicht ein Drehmoment von ca 5 – 10 Nm.
EasyClick Klemmen wurden über die FEM Analyse
optimiert. Dadurch wird eine hohe Tragkraft bei moderatem Materialeinsatz
erreicht.
Endklemmen,
wie auch Mittelklemmen haben einen Klemmbereich von 26-40 mm
Ausführung:
Schwarz
Schwarz, mit geerdetem Modul
Die EasyClick
Klemmen können unter leichter Drehung bei minimalem Kraftaufwand von oben in
das Profil AMB P 40 eingeklickt werden.
Die EasyClick
Klemme hat eine Haltekraft von bis zu 6 kN (entspricht 600 kg). Durch die
extrem gleitfähige Schraube reicht ein Drehmoment von ca 5 – 10 Nm.
EasyClick Klemmen wurden über die FEM Analyse
optimiert. Dadurch wird eine hohe Tragkraft bei moderatem Materialeinsatz
erreicht.

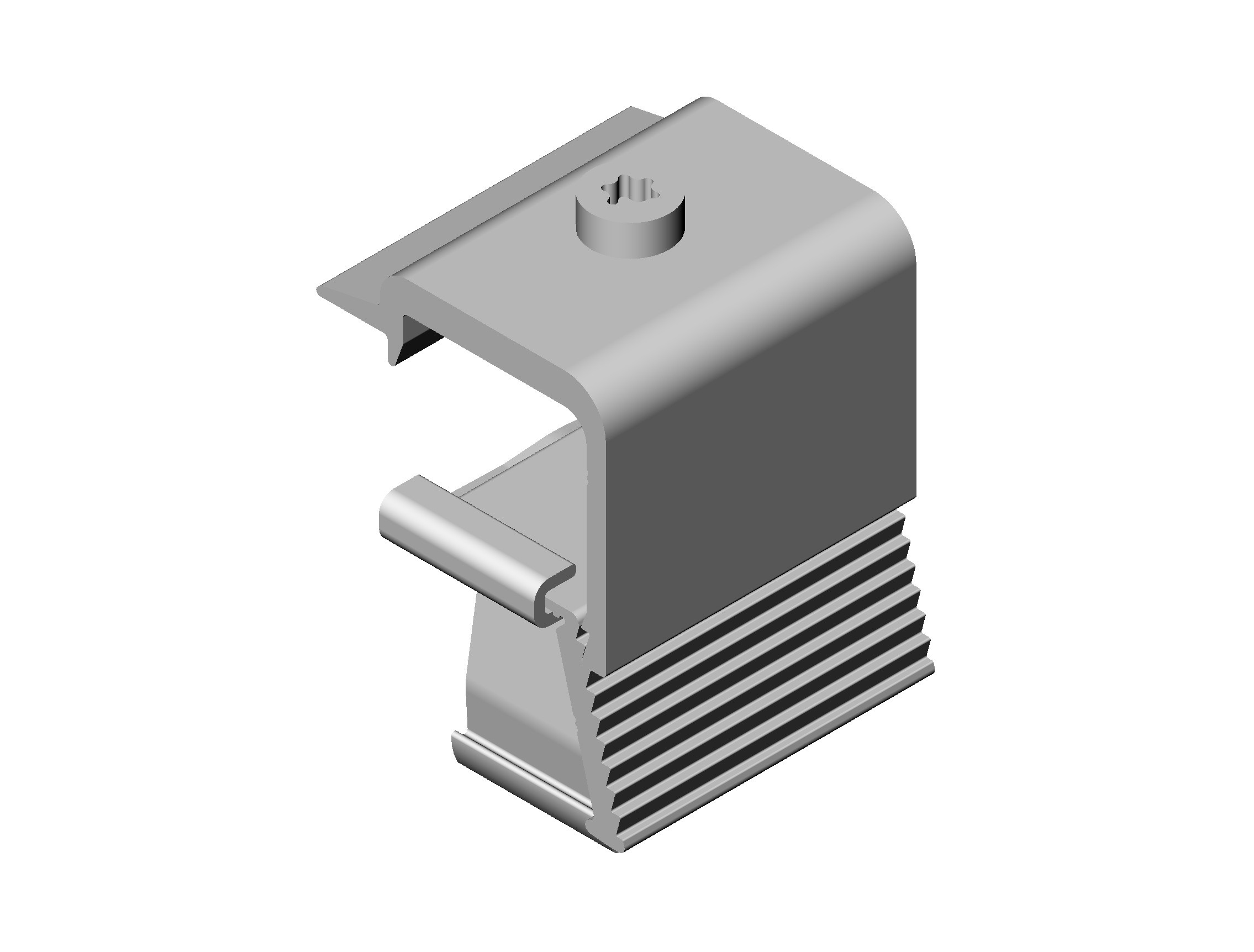

Endklemmen,
wie auch Mittelklemmen haben einen Klemmbereich von 26-40 mm
Ausführung:
Silber
Silber, mit geerdetem Modul
Die EasyClick
Klemmen können unter leichter Drehung bei minimalem Kraftaufwand von oben in
das Profil AMB P 40 eingeklickt werden.
Die EasyClick
Klemme hat eine Haltekraft von bis zu 6 kN (entspricht 600 kg). Durch die
extrem gleitfähige Schraube reicht ein Drehmoment von ca 5 – 10 Nm.
EasyClick Klemmen wurden über die FEM Analyse
optimiert. Dadurch wird eine hohe Tragkraft bei moderatem Materialeinsatz
erreicht.
Mittelklemmen,
wie auch Endklemmen haben einen Klemmbereich von 26-40 mm
Ausführung:
Schwarz
Schwarz, mit geerdetem Modul
Die EasyClick
Klemmen können unter leichter Drehung bei minimalem Kraftaufwand von oben in
das Profil AMB P 40 eingeklickt werden.
Die EasyClick
Klemme hat eine Haltekraft von bis zu 6 kN (entspricht 600 kg). Durch die
extrem gleitfähige Schraube reicht ein Drehmoment von ca 5 – 10 Nm.
EasyClick Klemmen wurden über die FEM Analyse
optimiert. Dadurch wird eine hohe Tragkraft bei moderatem Materialeinsatz
erreicht.
Sehr leicht zu
montieren
Universelle
Falzklemme, geeignet für die meisten Rundfalze, sowie Stehfalze
Über das
EasyClick System kompatibel mit dem Profil AMB P 40, sowie mit Modulklemmen
Längsauslegung
mit EasyClick Kreuzklemmen und AMB P 40 Profilen
Querauslegung
auch ohne Profile möglich, mit Modulklemmung direkt am Falz
Hinweise
Da Falzbleche sehr empfindlich auf Längenausdehnung reagieren, wird empfohlen
nach jedem vierten Modul eine Dehnfuge einzubauen.
K2 Climber mit Langloch zur Befestigung der K2 Montageschiene
SingleRail oder CrossRail an der Stockschraube M10 oder als
Verbindungselement zwischen dem Flachdach-Montagefuß und dem Dome
FixPro.
Material: Aluminium EN AW-6063 T66
System: Dome 6
Anwendung: Flachdach
Profil AMB P 40:
Länge: 2,40m
AMB
P 40 ist unser universelles Aluminium Profil für alle Schrägdach Montagen.
Es verbindet schnellste Arbeitsmethoden für den Dachdecker mit
maximaler Profilauslastung.
Maximale Arbeitszeitersparnis durch die Verbindung des AMB P 40
Profils mit dem EasyClick System.
Klemmen, eindrehen und festschrauben. Fertig.
Optimale Profilauslastung durch effizienteste Materialverteilung
im Hohlkastenprofil. In Verbindung mit der EasyClick Kreuzklemme findet dieses
Profil den maximalen Anwendungsbereich.
Die Kreuzklemme klemmt den unteren Flansch des AMB P 40 Profils
auf einem darunter verlaufenden Profil fest. Durch Ausführungen der EasyClick
Kreuzklemme ohne Anker ist das Profil AMB P 40 auch an glatten, gelochten
Oberflächen klemmbar.
Profil AMB P 40: Länge: 3,60m AMB P 40 ist unser universelles Aluminium Profil für alle Schrägdach Montagen. Es verbindet schnellste Arbeitsmethoden für den Dachdecker mit maximaler Profilauslastung. Maximale Arbeitszeitersparnis durch die Verbindung des AMB P 40 Profils mit dem EasyClick System. Klemmen, eindrehen und festschrauben. Fertig. Optimale Profilauslastung durch effizienteste Materialverteilung im Hohlkastenprofil. In Verbindung mit der EasyClick Kreuzklemme findet dieses Profil den maximalen Anwendungsbereich.
Die Kreuzklemme klemmt den unteren Flansch des AMB P 40 Profils auf einem darunter verlaufenden Profil fest. Durch Ausführungen der EasyClick Kreuzklemme ohne Anker ist das Profil AMB P 40 auch an glatten, gelochten Oberflächen klemmbar.
Länge: 4,80m
AMB
P 40 ist unser universelles Aluminium Profil für alle Schrägdach Montagen.
Es verbindet schnellste Arbeitsmethoden für den Dachdecker mit
maximaler Profilauslastung.
Maximale Arbeitszeitersparnis durch die Verbindung des AMB P 40
Profils mit dem EasyClick System.
Klemmen, eindrehen und festschrauben. Fertig.
Optimale Profilauslastung durch effizienteste Materialverteilung
im Hohlkastenprofil. In Verbindung mit der EasyClick Kreuzklemme findet dieses
Profil den maximalen Anwendungsbereich.
Die Kreuzklemme klemmt den unteren Flansch des AMB P 40 Profils auf
einem darunter verlaufenden Profil fest. Durch Ausführungen der EasyClick
Kreuzklemme ohne Anker ist das Profil AMB P 40 auch an glatten, gelochten
Oberflächen klemmbar
Verbindungsstück
für AMB P 40 Profile
250 mm lang
Mit
selbstbohrenden Schrauben im Profil AMB P 40 montierbar
Verwendung von
nur einer Schraube pro Profilverbinder, um Dehnungsfugen einzubauen
Verwendung von
zwei Schrauben, um eine kraftschlüssige Verbindung zwischen Profilen
herzustellen
geeignet für
Welldächer mit normalem Sparrenabstand
kompatibel mit
unserem Standardprofil AMB P 40
Abdichtung der
Dachdurchdringung mit bereits vormontiertem EPDM Gummi
Untergrundkonstruktion für Dach- oder FlachdachmontageVerschiedene Hersteller.....Ambivolt, K2 Systems, SL RackDie Untergrundkonstruktion wird in kWp ausgewählt. Das heißt: Bei einer Anlagengröße von 10kWp wird dieBestellmenge auf 10 gesetzt. Die UK´s sind nicht für Balkonkraftwerke konzipiert
Geeignet für
Welldächer mit hohem Sparrenabstand
Abdichtung der
Dachdurchdringung mit bereits vormontiertem EPDM Gummi
Komptaibel mit
unserem Standardprofil AMB P 40Welldachset 12*200 vormontiert incl. Muttern, EPDM, Brücke und Kreuzklemme
